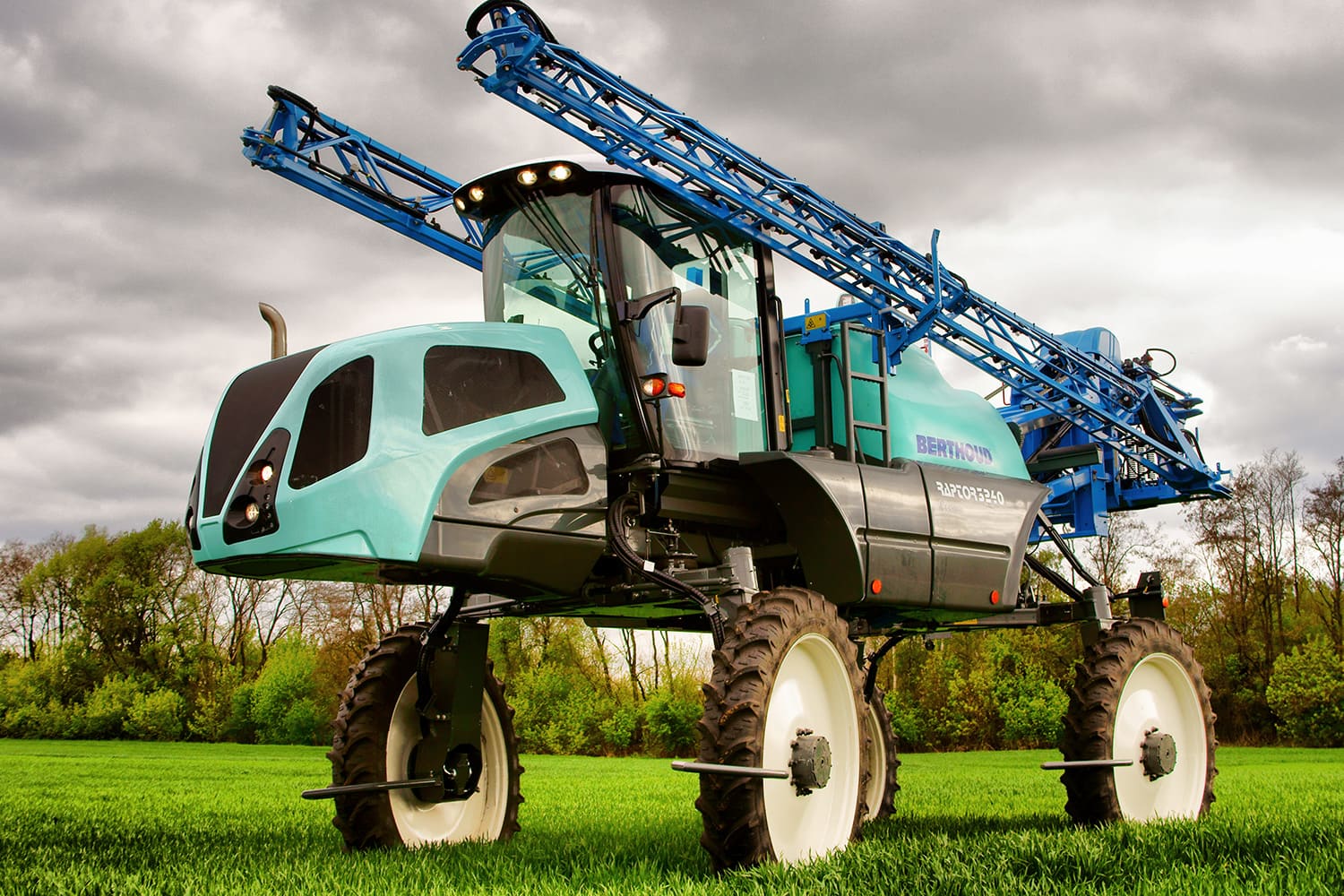

BERTHOUD RAPTOR 4240


Основные характеристики

  • Основной бак для рабочего препарата – 4200 л +10%

  • Стальная штанга AXIALE 36 м
  • Двигатель Deutz 270 л. с., 6 цилиндров,с водяным охлаждением, Common Rail, турбонаддув, TIER III
  • Гидростатический привод Bosch Rexroth, полный привод
  • Насос OMEGA производительностью 550 л/мин с возможностью вылива от 30 до 1000 л/га
  • 2 комплекта щелевых и 2 комплекта инжекторных распылителей
  • Гидравлически изменяемый клиренс 125-180 см
  • Механически изменяемая колея 280-350 см
  • Минимальный внешний радиус разворота 5,1 м
BERTHOUD RAPTOR 4240

Опрыскиватель BERTHOUD серии RAPTOR

"Альтаир" – эксклюзивный дилер самоходных опрыскивателей RAPTOR на юге России. Мы предлагаем не только выгодную стоимость, но также предпродажное и гарантийное сервисное обслуживание, доставку машины в хозяйство, ввод в эксплуатацию и обучение механизаторов.

В линейку входят 3 модели с объёмами баков 3200, 4200 и 5200 литров и штангами шириной от 24 до 44 м.

Опрыскиватель RAPTOR 4240 – особенности и преимущества

  • Усиленная штанга AXIALE с осевой подвеской. В отличии от «маятника» не раскачивается и не кренится на поворотах.
  • Нет повреждения растений – реальный клиренс, защита днища и узкие ступицы колес
  • 15 секций опрыскивания
  • Система контроля высоты штанги Acrive Roll
  • Отключение секций по GPS
  • Автопилот
  • Дистанционный (съёмный) джойстик




ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RAPTOR 4240

 Объём баков



Основной – 4200 л

Промывочный – 450 л

Для топлива – 360 л

Для масла – 110 л

Для химикатов – 25 л

Для мытья рук –  18 л

 Штанга

Стальная штанга BERTHOUD Axiale 36 м, подвеска в центре масс

 Двигатель

Deutz 270 л. с., 6 цилиндров, с водяным охлаждением, Common Rail, турбонаддув, TIER III

 Трансмиссия и привод

Гидростатика Bosh Rexrot. Насос изменяемой производительности Rexroth (A4VG140+140). Полный привод со встроенной системой рабочих тормозов. Планетарные понижающие редукторы (передние и задние). Высокоскоростные гидромоторы изменяемой производительности (передние и задние). Гидравлический замок переднего и заднего дифференциалов, встроенная гидромеханическая блокировка передних и задних колес.

Скорость в поле 19-25 км/ч, по дороге – до 40 км/ч.

 Подвеска шасси

Осевая, пневматическая DUNLOP, 4 пневмоподушки

 Тормоза Статические и динамические на обоих мостах
 Клиренс  125-180 см / диапазон подъема штанги 50-315 см

 Колесная база

4,45 м

 Колея

2,80-3,50 м / механическая регулировка

 Радиус поворота

5,1 м

 Рулевое управление

Рулевое управление 4-х колес с электронным контролем и автоматическим возвратом в нейтраль, 2 ведущих колеса, 4 ведущих колеса, крабовый ход, корректор работы на склоне

 Кабина

Наивысшая категория герметичности № 4 (фильтрация пыли, аэрозоля, испарений). Угольный воздушный фильтр, отопление, нагнетание воздушного давления, радио, MP3, климат-контроль, сидение на пневмоподушке

 Контроллер

BERTHOUD ECTRONIK

 Комплектация  Измеритель Nivelec: цифровое указание объема жидкости в баке
 Колеса  300/95 R52





Развернуть все
Свернуть все
Клиренс

Фиксированный клиренс на модели 3240 составляет 1,8 м, для модели 5240 - 1,6 м.
Модель 4240 имеет гидравлически изменяемый клиренс 1,25-1,8 м, что позволяет в значительной степени сократить повреждение культур.

   RAPTOR 3240   RAPTOR 4240   RAPTOR 5240
 Фиксированный 1,8 м   -  1,6 м
 Изменяемый  -  1,25-1,8 м

 -

Гидростатический привод BOSCH REXROTH с мотор-редукторами

  • Быстроходный двигатель с переменным рабочим объемом: гибкость и адаптивность.
  • Конечное передаточное число, обеспечиваемое планетарной передачей: мощность и большой крутящий момент.
  • Система управления AUTOMOTIVE: устанавливается на наших машинах вот уже более 10 лет, благодаря технике RAPТOR вы приобретаете возможность управления по типу "бесступенчатого изменения скорости".
  • 2 гидравлических насоса с регулируемым рабочим объемом: передняя/задняя гидромеханическая блокировка.
  • Блокировка дифференциалов в стандартной комплектации.
  • Круиз-контроль HYDROPILOT в стандартной комплектации: регулятор и ограничитель скорости для поддержания постоянной рабочей скорости.
  • Динамичное, гидростатическое и статическое торможение на 4 колесах
  • 3 диапазона скоростей: 0-19 / 0-25 / 0-40 км/ч.



Регулировка колеи

Насос OMEGA

Центробежный двухтурбинный насос, разработанный компанией BERTHOUD, сочетает высокую производительность и давление:

  • 550 л/мин при 3 барах
  • 2 секции низкого и высокого давления
  • насос с автозапуском
  • давление до 8 бар при опрыскивании
  • насос расположен рядом с нижней частью бака для сокращения остаточного объёма рабочего раствора.

ЭКСКЛЮЗИВНОЕ РЕШЕНИЕ BERTHOUD

Для моделей 3240 и 5240 компания BERTHOUD предлагает особое оборудование TWINLIFТ – на базе двухрамной системы позво­ляет производить обработку без вмешательства оператора как на голой почве, так и на участках с высокорослыми культурами с высотой под штангой от 0,50 м до 3,10 м.

Варианты штанг

Стальная штанга AXIALE – легендарная устойчивость

Исключительная вертикальная устойчивость, особенно при поворотах, очень хорошее поведение на наклонных участках благодаря подвеске на центральной оси. штанга реагирует на изменение уклона участка без вмешательства человека. Представлена в вариантах с рабочей шириной от 24 до 33 м.

Штанга оборудована устройством для защиты от биений секции о секцию. Данная система позволяет гасить биение в горизонтальной плоскости во время ускорения и торможения для защиты конструкции штанги.

  • Держатели фарсунок Quadrix, защищенные спереди и сзади.
  • Концевые секции откидываются в 3-х направлениях.
  • Надёжность шарнирных сочленений, износостойкость цилиндров, работающих на обратный ход штока, когда штанга находится в развёрнутом положении.
  • Гашение вертикальных колебаний обеспечивается азотными амортизаторами на подъёмных гидроцилиндрах.

Дополнительное оборудование

Система автоматического регулирования высоты штанги ACТIVE ROLL регулирует высоту, угла наклона и позволяет изменять геометрию. Данная версия разработана для штанг с рабочей шириной от 33 м, возможности обработки холмистых участков и высокой скорости работы.

Варианты мониторов

Монитор EC TRONIC (Стандарт)

  • Постоянный вывод основных параметров опрыскивания (объем/га, скорость, измеренное давление)
  • Интегрирование некоторых опций, например, DUALELEC
  • Полный контроль рабочего процесса (управление участками, многопользовательский режим и т. д.)
  • Управление 15 секциями по отдельности и последовательно с помощью многофункционального джойстика



Полное решение ISOBUS ISOTRONIC

RAPТOR в версии ISOTRONIC поставляется без блока кабины. Он подключается к универсальному терминалу, где отображаются параметры опрыскивания и осуществляется управление функциями опрыскивателя. То же самое можно сказать о передовых применениях точного земледелия, объединенных в TASK CONTROLLER (контроллер задач): отключение секций (ТСSС), изменение доз (TCGEO), документированt-1е задач (ТСВАS), которые также будет управляться с терминала трактора, если это позволяет последний.
Berthoud является членом AEF, целью которого является продвижение ISOBUS для всех машин, терминалов и тракторов благодаря протоколу связи ISO 11783. Целью является идеальная совместимость между поставщиками и полная свобода выбора блока для пользователей.

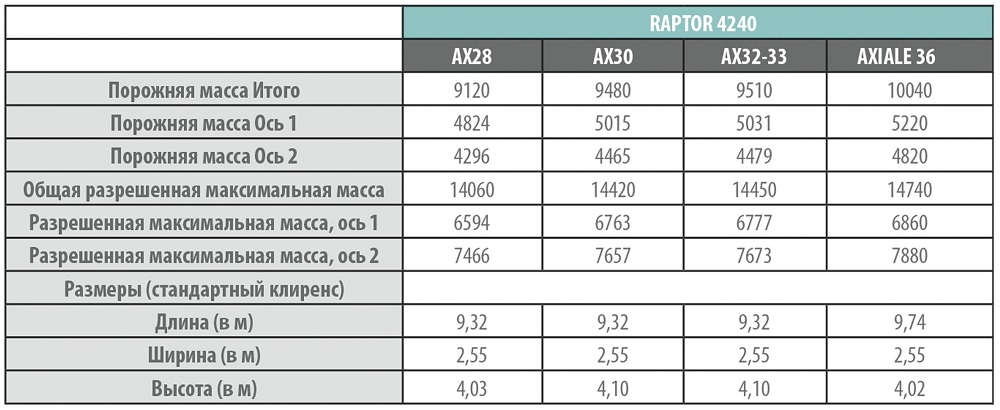

Габаритные размеры RAPTOR 4240
