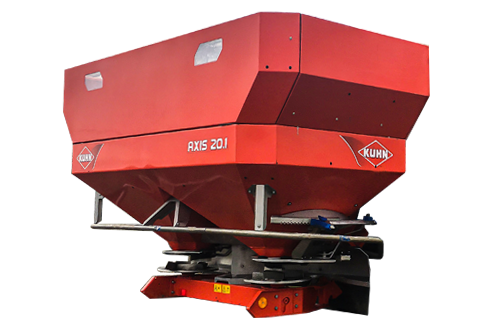

Разбрасыватель минеральных удобрений KUHN AXIS

Бункер 1000–4200 л

Качественное внесение путем двухкратного перекрытия с системой CDA
Работа Axis в комплексе машин точного земледелия

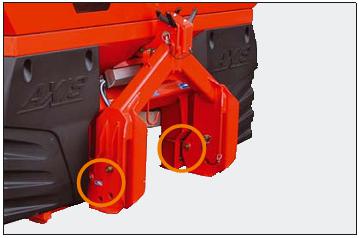

Встроенная система взвешивания
Повышенная прочность и коррозионная стойкость элементов разбрасывателя
Ширина разброса в зависимости от типа удобрений 12–50 м.
Емкость бункера 1000–4200 л.
Минимальная высота загрузки 92/106/150 см.
Вес машины 295–780 кг.

Разбрасыватель минеральных удобрений Axis предназначен для поверхностного внесения сухих, гранулированных, дражированных и кристалических удобрений, протравливания посевов для борьбы с вредителями, а также для внесения-распределения семенного материала.

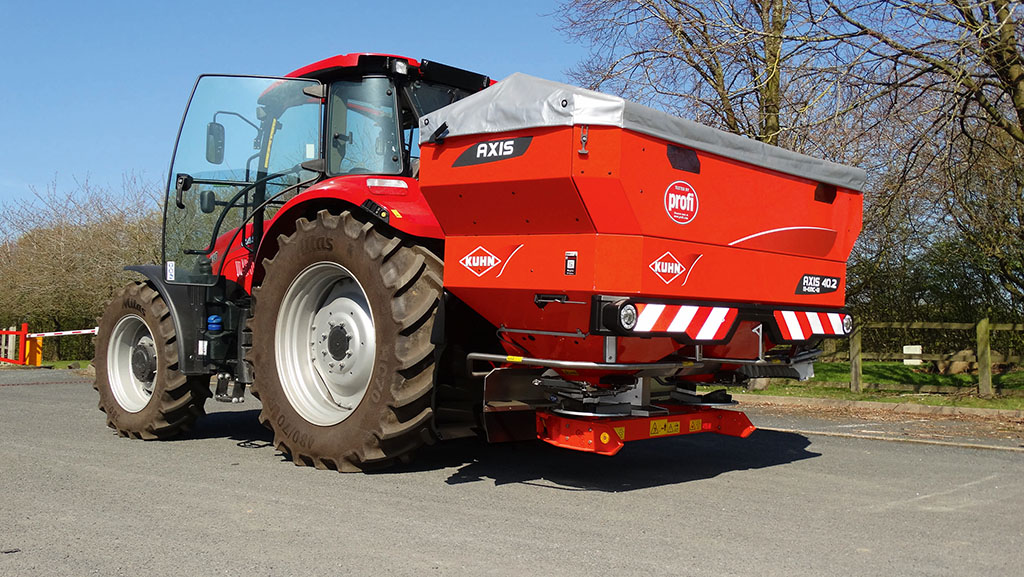

Разбрасыватель является навесной машиной и агрегатируется с тракторами класса 3 — 4. Так же возможен вариант использования разбрасывателя на опорно – транспортной тележке. Привод разбрасывателя гидравлический, либо от ВОМ. Система распределения CDA, совместимость с машинами технологии ISOBUS. Работа по картам заданий с использованием GPS в комплексе машин для точного земледелия.


Характеристики

Ширина загрузочного отверстия (см)

Управление дозирующими заслонками

Рабочая ширина (м)

Базовая емкость бункера (л)

Ёмкость бункера (макс.) (л)

Ширина бункера в зависимости от увеличителя ёмкости (см)

Вес (кг)

Привод

Система регулирования нормы внесения удобрений

Разделение рабочей ширины

Норма внесения (кг/мин или кг/с)

Характеристики: AXIS 20.2 K

Ширина загрузочного отверстия (см): 230 или 270

Управление дозирующими заслонками: Исполнение K: два гидравлических цилиндра одностороннего действия. Исполнение D: два гидравлических цилиндра двухстороннего действия. Исполнение C: 2 электрических цилиндра. управляемые блоком E-Click из кабины трактора.

Рабочая ширина (м): от 12 до 36

Базовая емкость бункера (л): 1000

Ёмкость бункера (макс.) (л): 2300

Ширина бункера в зависимости от увеличителя ёмкости (см): 240 или 280

Вес (кг): 295

Привод: От ВОМ

Система регулирования нормы внесения удобрений: С помощью рычага и регулируемых заслонок

Разделение рабочей ширины: Пополам

Норма внесения (кг/мин или кг/с) : 400 или 6.66

Характеристики: AXIS 20.2 W

Ширина загрузочного отверстия (см): 230 или 270

Управление дозирующими заслонками: Электрические цилиндры

Рабочая ширина (м): от 12 до 36

Базовая емкость бункера (л): 1000

Ёмкость бункера (макс.) (л): 2300

Ширина бункера в зависимости от увеличителя ёмкости (см): 240 или 280

Вес (кг): 350

Привод: От ВОМ

Система регулирования нормы внесения удобрений: 2 датчика взвешивания. с частотой 100 Гц

Разделение рабочей ширины: до 4-ех зон

Норма внесения (кг/мин или кг/с) : 400 или 6.66

Характеристики: AXIS 30.2 K D C

Ширина загрузочного отверстия (см): 230 или 270

Рабочая ширина (м): от 12 до 42

Базовая емкость бункера (л): 1400

Ёмкость бункера (макс.) (л): 3200

Ширина бункера в зависимости от увеличителя ёмкости (см): 240 или 280

Вес (кг): 327

Привод: От ВОМ

Система регулирования нормы внесения удобрений: С помощью рычага и регулируемых заслонок

Разделение рабочей ширины: Пополам

Норма внесения (кг/мин или кг/с) : 500 или 8.33

Характеристики: AXIS 30.2 Q

Ширина загрузочного отверстия (см): 230 или 270

Управление дозирующими заслонками: 2 электрических цилиндра

Рабочая ширина (м): от 12 до 42

Базовая емкость бункера (л): 1400

Ёмкость бункера (макс.) (л): 3200

Ширина бункера в зависимости от увеличителя ёмкости (см): 240 или 280

Вес (кг): 327

Привод: От ВОМ

Система регулирования нормы внесения удобрений: -

Разделение рабочей ширины: до 4ех зон

Норма внесения (кг/мин или кг/с) : 500 или 8.33

Характеристики: AXIS 30.2 W

Ширина загрузочного отверстия (см): 230 или 270

Управление дозирующими заслонками: Электрические цилиндры

Рабочая ширина (м): от 12 до 42

Базовая емкость бункера (л): 1400

Ёмкость бункера (макс.) (л): 3200

Ширина бункера в зависимости от увеличителя ёмкости (см): 240 или 280

Вес (кг): 377

Привод: От ВОМ

Система регулирования нормы внесения удобрений: 2 датчика взвешивания. с частотой 100 Гц

Разделение рабочей ширины: до 4ех зон

Норма внесения (кг/мин или кг/с) : 500 или 8.33

Характеристики: AXIS 40.2 W

Ширина загрузочного отверстия (см): 230 или 270

Управление дозирующими заслонками: Электрические цилиндры

Рабочая ширина (м): от 12 до 42

Базовая емкость бункера (л): 1200

Ёмкость бункера (макс.) (л): 3200

Ширина бункера в зависимости от увеличителя ёмкости (см): 240 или 280

Вес (кг): 397

Привод: От ВОМ

Система регулирования нормы внесения удобрений: 2 датчика взвешивания. с частотой 100 Гц

Разделение рабочей ширины: до 4ех зон

Норма внесения (кг/мин или кг/с) : 500 или 8.33

Характеристики: AXIS 50.2 M-EMC W

Ширина загрузочного отверстия (см): 230 или 270

Управление дозирующими заслонками: Электрические цилиндры

Рабочая ширина (м): от 12 до 42

Базовая емкость бункера (л): 3200

Ёмкость бункера (макс.) (л): 4200

Ширина бункера в зависимости от увеличителя ёмкости (см): 240 или 280

Вес (кг): 780

Привод: Механический

Система регулирования нормы внесения удобрений: EMC. электронный контроль массы

Разделение рабочей ширины: До 8 вариантов

Норма внесения (кг/мин или кг/с) : 500 или 8.33

Характеристики: AXIS 50.2 W

Ширина загрузочного отверстия (см): 230 или 270

Управление дозирующими заслонками: Электрические цилиндры

Рабочая ширина (м): от 18 до 50

Базовая емкость бункера (л): 3200

Ёмкость бункера (макс.) (л): 4200

Ширина бункера в зависимости от увеличителя ёмкости (см): 290

Вес (кг): 730

Привод: От ВОМ

Система регулирования нормы внесения удобрений: 2 датчика взвешивания. с частотой 100 Гц

Разделение рабочей ширины: до 8 зон

Норма внесения (кг/мин или кг/с) : 500 или 8.3

Характеристики	AXIS 20.2 K	AXIS 20.2 W	AXIS 30.2 K D C	AXIS 30.2 Q	AXIS 30.2 W	AXIS 40.2 W	AXIS 50.2 M-EMC W	AXIS 50.2 W
Ширина загрузочного отверстия (см)	230 или 270	230 или 270	230 или 270	230 или 270	230 или 270	230 или 270	230 или 270	230 или 270
Управление дозирующими заслонками	Исполнение K: два гидравлических цилиндра одностороннего действия. Исполнение D: два гидравлических цилиндра двухстороннего действия. Исполнение C: 2 электрических цилиндра. управляемые блоком E-Click из кабины трактора.	Электрические цилиндры	Исполнение K: два гидравлических цилиндра одностороннего действия. Исполнение D: два гидравлических цилиндра двухстороннего действия. Исполнение C: 2 электрических цилиндра. управляемые блоком E-Click из кабины трактора.	2 электрических цилиндра	Электрические цилиндры	Электрические цилиндры	Электрические цилиндры	Электрические цилиндры
Рабочая ширина (м)	от 12 до 36	от 12 до 36	от 12 до 42	от 12 до 42	от 12 до 42	от 12 до 42	от 12 до 42	от 18 до 50
Базовая емкость бункера (л)	1000	1000	1400	1400	1400	1200	3200	3200
Ёмкость бункера (макс.) (л)	2300	2300	3200	3200	3200	3200	4200	4200
Ширина бункера в зависимости от увеличителя ёмкости (см)	240 или 280	240 или 280	240 или 280	240 или 280	240 или 280	240 или 280	240 или 280	290
Вес (кг)	295	350	327	327	377	397	780	730
Привод	От ВОМ	От ВОМ	От ВОМ	От ВОМ	От ВОМ	От ВОМ	Механический	От ВОМ
Система регулирования нормы внесения удобрений	С помощью рычага и регулируемых заслонок	2 датчика взвешивания. с частотой 100 Гц	С помощью рычага и регулируемых заслонок	-	2 датчика взвешивания. с частотой 100 Гц	2 датчика взвешивания. с частотой 100 Гц	EMC. электронный контроль массы	2 датчика взвешивания. с частотой 100 Гц
Разделение рабочей ширины	Пополам	до 4-ех зон	Пополам	до 4ех зон	до 4ех зон	до 4ех зон	До 8 вариантов	до 8 зон
Норма внесения (кг/мин или кг/с)	400 или 6.66	400 или 6.66	500 или 8.33	500 или 8.33	500 или 8.33	500 или 8.33	500 или 8.33	500 или 8.3

Особенности

Получение оптимального качества распределения удобрений достигается путем разбрасывания с перекрытием. Крупные зоны перекрытия являются залогом правильного внесения. Разбрасыватели КУН Аксис – это высочайшая точность разбрасывания, а также правильно подобранное распределение для различных удобрений, мелких семян и противослизневых гранул.

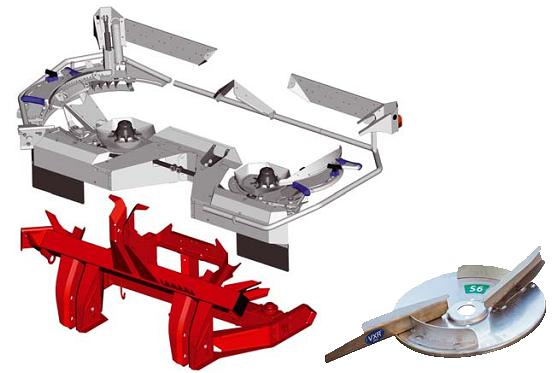

Система CDA (коаксиального регулирования распределения) является уникальной благодаря двум продуманным решениям:

1. Изменение точки сброса удобрений за счет поворотной основы бункера обеспечивает быструю адаптацию к различным препаратам и ширине захвата.

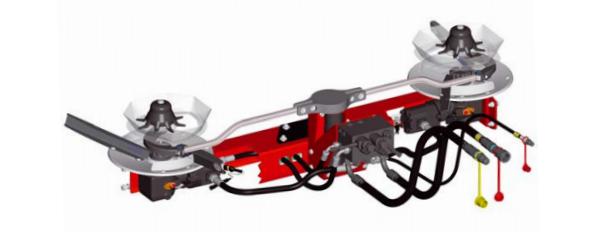

2. Специальная конструкция дозирующих заслонок, расположенных близко к центру диска, позволяет регулировать подачу удобрения на лопатки, обеспечивая постоянный поток и равномерное разбрасывание.

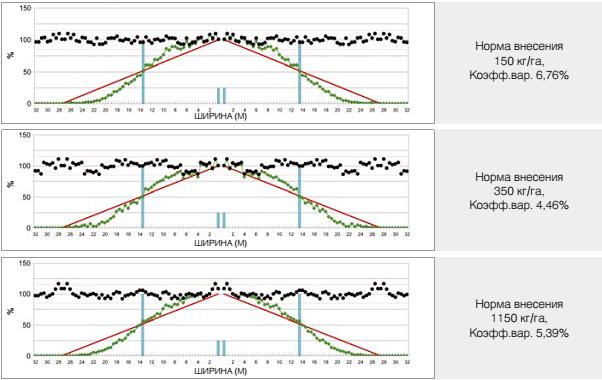

Благодаря системе CDA, диаграммы распределения получаются очень равномерными и точными, с широкими зонами перекрытия и очень низким коэффициентом вариации. Изменение нормы внесения или скорости не оказывает никакого влияния на распределение удобрения, что видно на диаграммах.

AXIS – разбрасыватель минеральных удобрений, в работе которого не возникает так называемый «эффект нормы внесения», означающий изменение поперечного распределения по всей рабочей ширине при регулировке нормы внесения. Оператор может свободно изменять настройки разбрасывателя, не беспокоясь о равномерности.

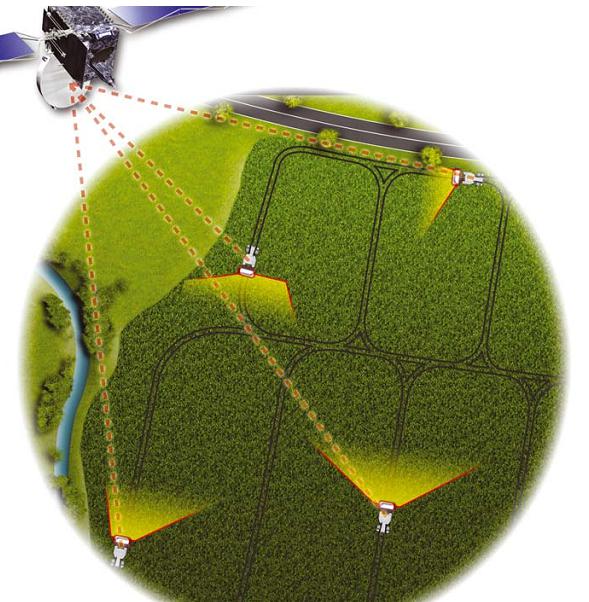

Точное земледелие помогает оптимизировать вложения и прибыль, бережно используя ресурсы. Концепция учитывает различия в росте урожая и внесенных минералах в пределах одного поля и базируется на геопространственном положении или GPS. Наша цель- доступность этих новейших технологий для аграриев, с сохранением максимального удобства эксплуатации.

QUANTRON A/E-2

В пультах управления QUANTRON электроника управляет дозирующими заслонками и, следовательно, потоком, пропорциональным скорости движения (электронный блок D.P.A.E.) в соответствии с заданной нормой внесения. Ее значение поддерживается при различных скоростях. В процессе разбрасывания оператор может:

- изменять норму внесения;

- отключать секции с любой стороны,

- закрывать любую из двух заслонок нажатием кнопки.

Среди дополнительных функций– счетчик на 200 полей и встроенные таблицы разбрасывания.

ISOBUS

ISOBUS, универсальный «язык», позволяет различному оборудованию (трактору, машине, компьютеру) обмениваться данными друг с другом. С помощью одного пульта управления– КУН CCI200 или любого другого терминала ISOBUS. Полная совместимость с любой техникой оборудованной ISOBUS.

Разбрасыватель совместимый с ISOBUS посредством GPS выполняет автоматическое выключение секции на поворотах, меняет норму внесения и ширину разброса без вмешательства оператора.

Автоматическое управление у края поля и контроль ширины захвата.

В систему управления GPS интегрированы все решения КУН для автоматизированного отключения и включения секций у края поля и на поворотах. Она предназначена для разбрасывателей с электронным управлением дозирующими заслонками, включая AXIS моделей Q, W и EMC с соответствующими пультами управления (QUANTRON A, E-2 илиCCI 200 ISOBUS).
