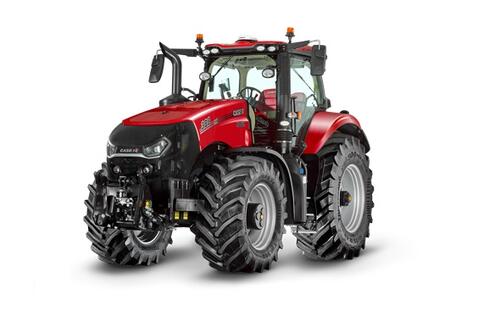

Трактор Case IH Magnum AFS Connect


Основные характеристики

  • Развивает максимальную мощность до 423 л. с.

  • Интегрированная система навигации AFS

  • Телематика AFS Connect™ с удаленным доступом к монитору и возможностью удаленного обновления программного обеспечения, IsoBus 3-его класса

  • Капот двигателя с обновленный видом семейства тракторов Case IH
  • Удобная обновлённая 4-х стоечная кабина с многослойным лобовым стеклом и опциональной полуактивной подвеской кабины.
  • Новые элементы управления – многофункциональный подлокотник с полностью настраиваемыми органами управления, новый энкодер, монитор AFS 1200 с операционной системой Vision Pro, новые органы управления ВОМ.
Трактор Case IH Magnum AFS Connect

Обновлённая линейка тракторов Case IH Magnum AFS Connect™ предлагает ещё больший комфорт и автоматизацию!

Основное применение во всем мире:

  • первичная и вторичная обработка почвы;
  • посев - 16/24 рядные сеялки, пропашные сеялки, картофелесажалки.;
  • работы по перевозке – цистерны с жидким удобрением, тракторные прицепы для перевозки зерна c повышенной ёмкостью;
  • кормозаготовка – большие тюковые пресс-подборщики, косилка «бабочка».

Двигатель FPT Cursor 9:

  • Рядный 6-цилиндровый двигатель
  • Жесткая рама, на которую устанавливается двигатель на вибрационных подушках, обеспечивает дополнительный вес, низкий шум и меньший радиус поворота.
  • 4 клапана на каждый цилиндр для лучшей работы газораспределения.
  • Электронная система впрыска Common Rail.
  • Система впуска и выпуска Cross Flow, помогает сохранить впускной воздух холодным.
  • Турбокомпрессор с изменяемой геометрией.
  • Техническое обслуживание каждые 600 часов (местные условия эксплуатации могут потребовать более частого обслуживания).

Advanced Farming Systems – Продвинутые системы ведения сельского хозяйства

AFS Connect – это новая цифровая инфраструктура, включающая в себя целый ряд бортовых и внебортовых систем и позволяющая:

  • Отслеживать местоположение и статус каждой из машин в поле.
  • Управлять данным, собранными с полей и машин, работать с программым обеспечением.
  • Получать удаленный доступ к монитору и проводить удаленную диагностику.

Норма выхлопа Tier II: без катализатора SCR. Нет рециркуляции отработавших газов! Без дополнительного обслуживания! Более долгий срок работы масла из-за отсутствия рециркуляции!

Трансмиссия CVXDrive с активным удержанием: трактор может останавливаться на склоне без применения тормоза, обеспечивая комфорт и безопасность оператора при работе на холмистой местности.

Многофункциональный джойстик: в базовой опции установлен усовершенствованный многофункциональный джойстик, который позволяет эргономично управлять несколькими функциями.

Созданный для комфорта и долговечный передний мост: опционально устанавливаемый передний мост с подвеской позволяет увеличить рабочую скорость трактора при большей устойчивости в поле и на дороге.

Парковочный тормоз: самый безопасный автоматический включаемый парковочный тормоз – оператор не может забыть включить парковочный тормоз!

Автоматическое торможение колесом при разворотах: помощь при развороте, даже с трехточечным навесным орудием и небольшим передним балластом, устанавливается опционально.

Программируемые кнопки: дополнительные универсальные программируемые кнопки для управления такими функциями как IsoBus, мобильный телефон, рабочее освещение, отопление и кондиционер, радио и многое другое.





Magnum 250

Magnum 280

Magnum 310

Magnum 340

Magnum 380

Magnum 400

Двигатель

FPT Cursor 9

Норма выхлопа

Tier 4B

Система дожига отработавших газов

SCR

Количество цилиндров

6

Рабочий объем, см³

8.709

Номинальная мощность (л.с.) при оборотах двигателя 2200

250

280

311

340

379

396

Максимальная мощность (л.с.) при оборотах двигателя 1800

284

316

347

374

418

423

Максимальный крутящий момент (Nm) @ 1300 об/мин

1.229

1.381

1.531

1.671

1.806

1.822

Максимальная форсированная мощность (л.с.)

320

351

382

409

426

-

Вентилятор охлаждения

Вентилятор охлаждения двигателя с муфтой Vistronic

Топливный бак

678 литров (99 AdBlue)



Трансмиссия

PowerDrive

PowerDrive

PowerDrive

CVXDrive

PowerDrive

CVXDrive

CVXDrive

PowerDrive

Максимальная скорость



40 км/ч



Грузоподъемность задней навески (кг)

10,929 - 11,700

Гидравлический насос (л)

Стандартный насос 166 л/мин, Насос повышенной производительности: 224 л/мин, дополнительный второй насос TwinFlowTM: 282 л/мин, при 2000 оборотов двигателя

Обороты ВОМ

540 / 1.000 при 1806 оборотах двигателя

Задние выносные клапана

От 4 до 6 шт.

Передние выносные клапана

До 3 шт.



Колесная база, мм

3.055

3.105

3.055

3.105

3.055

3.105

3.055

3.105

3.155

3.155

3.155

Масса трактора без балласта, кг

12.200

12.200

12.200

12.300

16.300

13.700

17.100

14.200
16.800

Развернуть все
Свернуть все

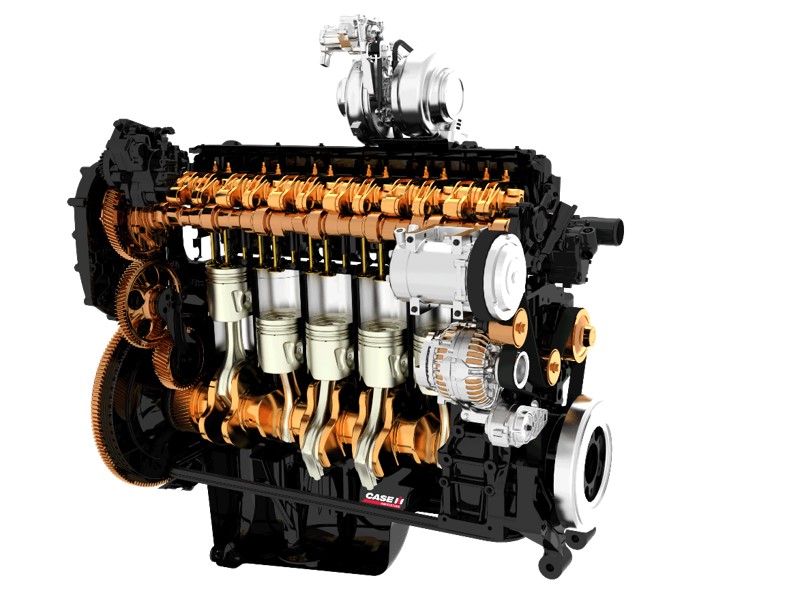

Двигатель FPT Cursor 9

Низкая стоимость обслуживания благодаря современным и эффективным технологиям.

Превосходный уровень увеличения крутящего момента до 40%. Высокий уровень увеличения крутящего момента двигателя сводит к минимуму падение оборотов двигателя при большей нагрузке. Это приводит к большей производительности за день работы.

Система Cross flow исключает нагрев впускного холодного воздуха от выхлопных газов. Наполнение цилиндров холодным воздухом для лучшего сжигания горючей смеси, большего крутящего момента.

Больше времени в работе. Объёмный топливный бак гарантирует длительную работу трактора без заправок.

Базовые характеристики двигателя

  • Могут быть сохранены 2 разных настройки оборотов двигателя. Система подачи топлива будет поддерживать данные обороты двигателя постоянно, даже если увеличится нагрузка.
  • Экономичное вождение позволяет легко и быстро настраивать максимум и минимум оборотов двигателя на тракторе с трансмиссией CVXDrive.
  • APM (Автоматическая регулировка производительности) помогает снизить потребление топлива, координируя обороты двигателя и работу трансмиссии, с помощью мильтиконтролера.
  • Мощный 240-амперный генератор в базовой конфигурации для всех моделей тракторов Magnum.
  • Воздушный фильтр с сотами для завихрения воздуха и пылеуловитель предотвращают попадание пыли в двигатель.
  • Турбокомпрессор с изменяемой геометрией eвеличивает давление во впускной системе, увеличивая мощность двигателя.
  • Вентилятор охлаждения двигателя с муфтой Vistronic.
  • Электронное управление оборотами вентилятора. Постоянный контроль температуры минимизирует потери мощности когда двигатель не требует охлаждения.
  • Защита топливного бака.
  • Защита топливного бака в базовой конфигурации, для защиты топливного бака и минимизации рисков его повредить.



Трансмиссия

 Модельный ряд тракторов Magnum оборудован одной из нижеперечисленных трансмиссий:

  • Трансмиссия CVXDrive (для тракторов  Magnum 310-380): 40 км/ч Eco
  • Трансмиссия PowerDrive (для тракторов Magnum 280-340):18x4 передач, 40 км/ч, 19x4 передач, 40 км/ч ECO
  • Трансмиссия PowerDrive (для трактора Magnum 400): 21x5 передач, 40 км/ч ECO.

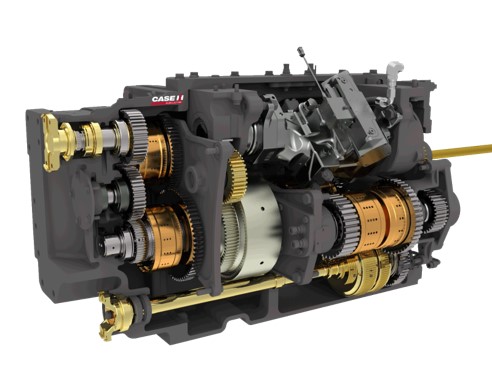

Обзор трансмиссии CVXDrive

Эффективность
4 диапазона с автоматическим изменением диапазона для максимальной эффективности.

Активный контроль удержания трактора
Работа трансмиссии может удерживать трактор на склоне не используя систему торможения, что обеспечивает комфортную и безопасную работы на склонах.

Тяжелые полевые работы
Впервые 100% механической передачи мощности доступно при скорости ниже 10 км/ч. Это идеально подходит для тяжелых полевых работ.

Автоматическая регулировка производительности (APM)
Все модели тракторов оснащены системой автоматического управления мощности двигателя согласно работы трансмиссии за счет согласования оборотов двигателя и передаточного числа трансмиссии.

Эффективность в транспортных работах
На транспортных работах контроллер обеспечивает минимально возможные обороты двигателя при максимальной скорости, что сохраняет стоимость использования трактора.

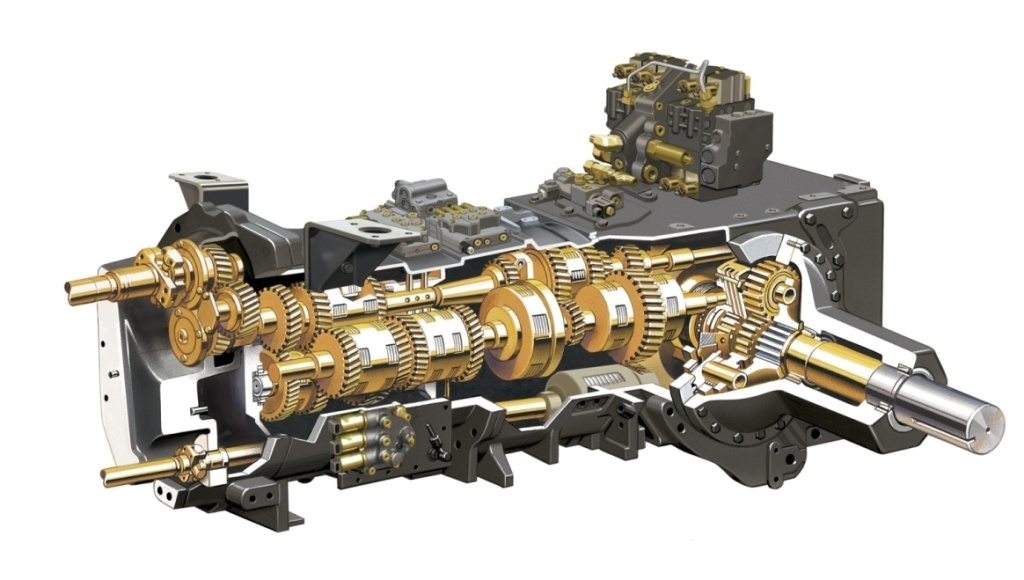

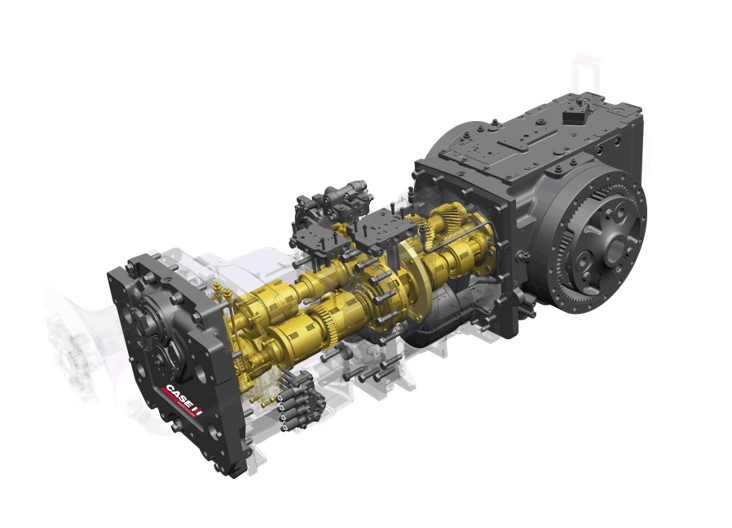

Обзор трансмиссии PowerDrive

Трансмиссия PowerDrive
Трансмиссия PowerDrive позволяет переключать передачи во всем диапазоне без изменения передаваемого крутящего момента.

Новая трансмиссия PowerDrive для модели Magnum 400
Трансмиссия PowerDrive 21 x 5 передач, позволяет работать на скорости от 2,5 до 40 км/ч.

Автоматическое переключение передач
Настройка автоматического режима переключения передач для транспортных и полевых работ.

Переключение передач
Трансмиссия предоставляет 8 рабочих передач внутри скоростного диапазона от 4 до 12 км/ч, с 14% изменением скорости при смене передачи.

Изменение направления движения
Рычаг выбора направления движения расположен под рулем, с правой стороны, что позволяет изменять направление движения трактора с постоянным контролем рулевого управления.

Выбор стартовой передачи
Настрой выбора передачи для начала движения трактора, снижает усталость оператора.

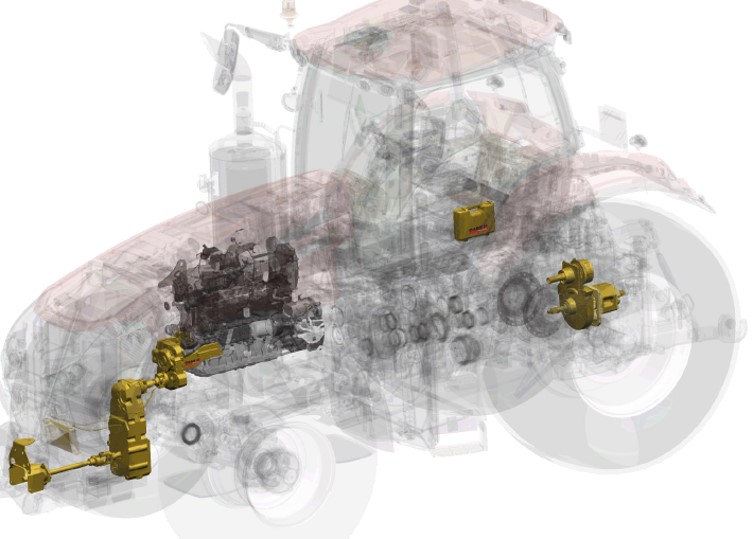

Вал Отбора Мощности (ВОМ)

Задний ВОМ на 1000 оборотов в базовой конфигурации для всех линейки тракторов Magnum, двухскоростной ВОМ доступен как опция.

Опции заднего ВОМ:

  • 1000 об/мин.
  • Двухсткоростной ВОМ 1000 / 540 об/мин.

Трактора может быть оборудован передним ВОМ для универсальности и выполнения многих дополнительных работ. Передний ВОМ входит перечень опций связанных с передней навеской:

Опции переднего ВОМ:

  • Передняя навеска и ВОМ на 1000 об/мин.

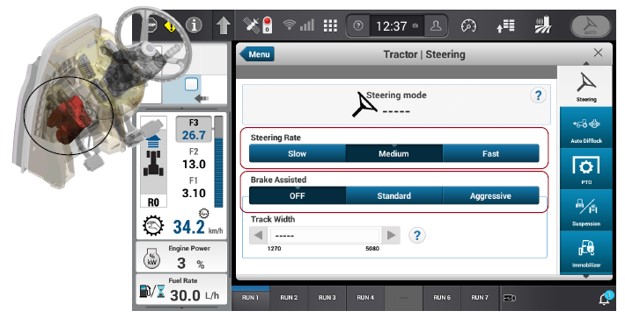

Рулевое управление

Система реактивного рулевого управления имеет серво-статический блок, который позволяет системе работать в реактивном режиме. Это означает, что после завершения поворота система возвращает положения колес в прямое положение.

Adaptive-Steering-ControlTM (адаптивный контроль управления) – это стандартная опция, которая позволяет настроить степень адаптивности рулевого управления.

Автоматическое торможение одним колесом при развороте это опция позволяет операторам, при необходимости, производить разворот трактора с более меньшим радиусом в автоматическом режиме.
Гидравлика трактора

Доступны следующие гидравлические насосы:

  • Стандартный насос
  • Насос повышенной производительности
  • Второй насос Twin-Flow™.

Все насосы – это аксиально-поршневые насосы переменной производительности с регулируемым давлением и расходом.



Трансмиссия PowerDrive

Трансмиссия CVXDrive

Стандартный насос, л/мин

175

164

Насос повышенной производительности, л/мин

236

221

Стандартный насос и второй насос TwinFlow™, л/мин

175 + 122 = 297

164 + 114 = 278

Максимальное давление в системе, бар

210

210

Задняя трехточечная навеска


Magnum
250, 280, 310 и 340

Magnum
340, 380 и 400

Magnum Rowtrac

Задняя ось

Класс 4.5

Класс 5.0

Класс 5.0 HD

Нижние тяги Cat 3/3N



Грузоподъемность в горизонтальном положении, на концах тяг

9.705 кг

-

-

Грузоподъемность во всем диапазоне, на концах тяг

8.707 кг

-

-

Грузоподъемность в горизонтальном положении, на 610 мм от концов тяг

8.412 кг

-

-

Грузоподъемность во всем диапазоне, на 610 мм от концов тяг

7.528 кг

-

-





Magnum

250, 280, 310 и 340

Magnum

340, 380 и 400

Magnum Rowtrac

Задняя ось

Класс 4.5

Класс 5.0

Класс 5.0 HD

Нижние тяги Cat 4N/3



Грузоподъемность в горизонтальном положении, на концах тяг

11.700 кг

10.929 кг

10.929 кг

Грузоподъемность, на концах тяг

10.521 кг

10.022 кг

10.022 кг

Грузоподъемность в горизонтальном положении, на 610 мм от концов тяг

10.022 кг

10.884 кг

10.884 кг

Грузоподъемность, на 610 мм от концов тяг

8.843 кг

9.886 кг

9.886 кг

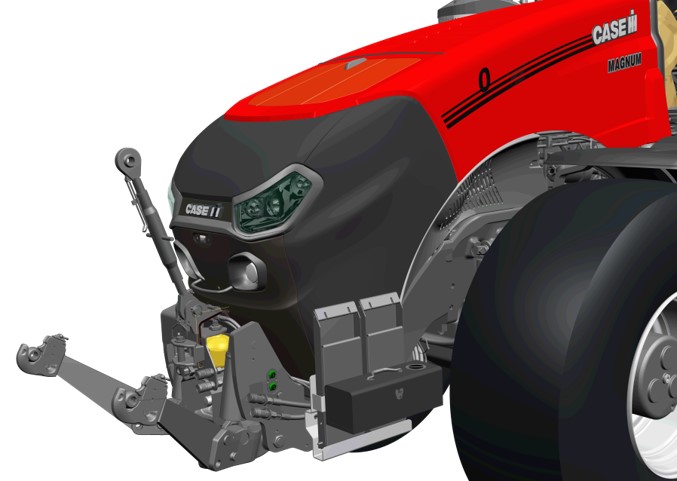

Передняя трехточечная навеска
  • Передняя навеска категории 3N, интегрирована в переднюю раму и управляется с помощью срединных выносных клапанов.
  • Грузоподъемность 4,090 кг.
  • Гидравлический аккумулятор для плавной транспортировки по дорогам. Работает как форма подвески, сглаживает ударные нагрузки.
  • Складные тяги, для компактного хранения когда не используется передняя навеска.
  • 2 категории, с навеской поставляются 3 шара диаметрами отверстий под 2 категорию пальцев.

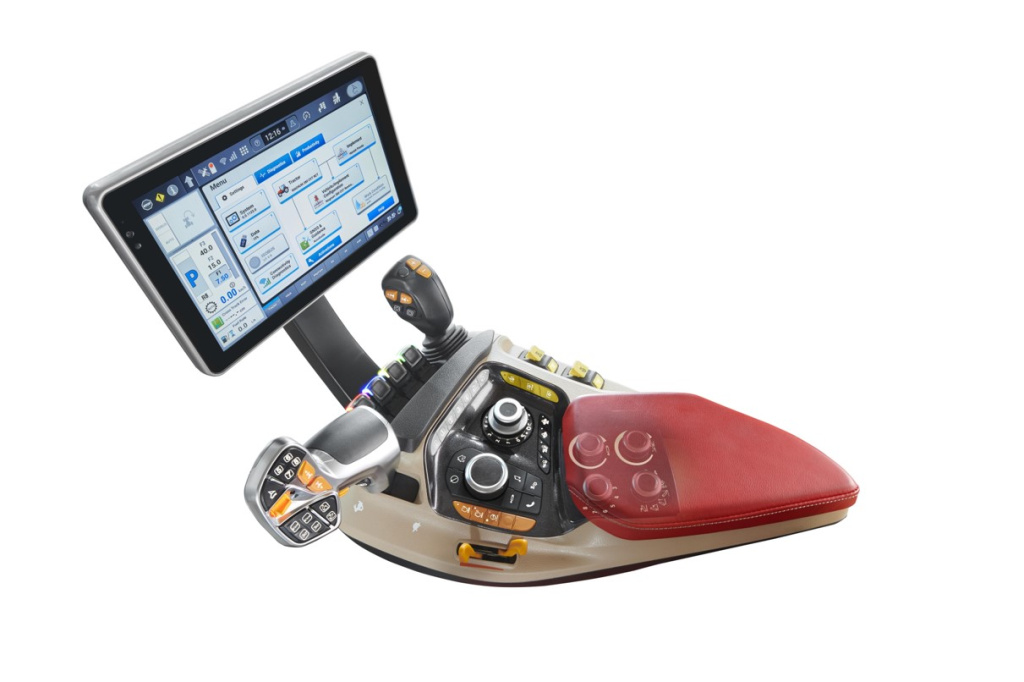

Органы управления

Новый многофункциональный рычаг позволяет поместить на нем около 85-90% органов управления основными повседневно используемыми функциями трактора, что обеспечивает более высокую эффективность в работе. Возможность для оператора настраивать органы управления трактором для своего удобства, повышая эффективность работы и комфорт в кабине.

Новый многофункциональный подлокотник обеспечивает следующий уровень удобства оператора и предлагает следующие функции:

  • Многофункциональный рычаг эргономичной формы с персональными настройками.
  • Монитор AFS 1200: интуитивно понятная операционная система монитора Vision Pro.
  • Управление двигателем и трансмиссией: эргономично расположенные основные органы управления двигателем и трансмиссией.
  • Эксклюзивные программируемые кнопки позволяют управлять такими функциями как отопление и кондиционирование воздуха, управление рабочим освещением, настройкой и громкостью радио, ситсемой IsoBus и многими другими.
  • Управление выносными клапанами: эргономичные и полностью программируемые клавиши управления выносными клапанами; джойстик с дополнительными кнопками для управления орудиями с системой подключения IsoBus.
  • Управление ВОМ: органы управления ВОМ расположены с правой стороны подлокотника.
  • Энкодер: лёгкость в поиске и настройке.
  • Дополнительное управление: регулировка потока из выносных клапанов и настройки трехточечной навески могут быть осуществлены как на мониторе AFS 1200, так и без него.
  • Регулировка положения подлокотника: отличная настройка положения подлокотника для каждого оператора.

Многофункциональный рычаг

ØМногофункциональный рычаг эргономичной формы с персональными настройками.

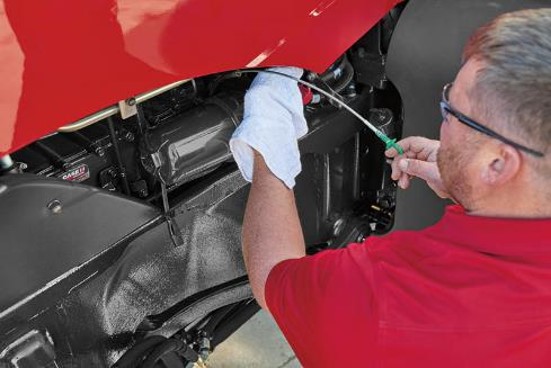

Сервисное обслуживание

Преимущества:

Все точки ежедневного сервисного обслуживания находятся с одной стороны трактора, что делает сервисное обслуживание быстрее и проще.

Сервисное обслуживание:

  •  Поворот рулевого колеса полностью на право, облегчает доступ для проведения сервисного обслуживания двигателя.
  • Заливная горловина и масляный щуп переместились с правой стороны двигателя на левую.
  • Большинство элементов для проведения сервисного обслуживания с левой стороны.
  • Доступ для проведения сервисного обслуживания с земли.

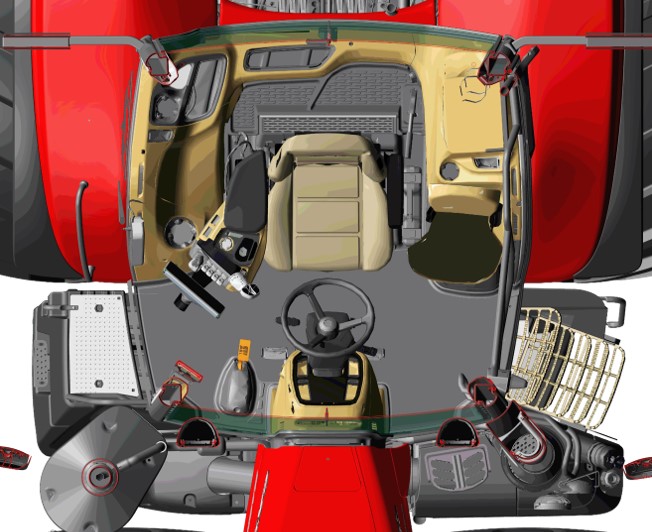

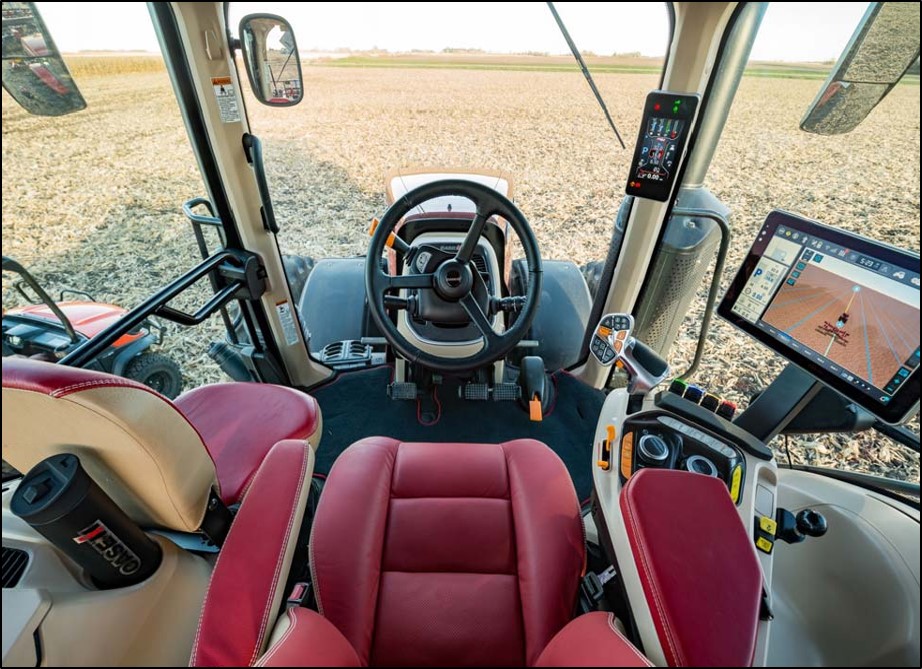

Кабина

Свобода оператора от темной и захламленной кабины с возможностью настроить рабочею среду под каждого оператора.

  • Новый цвет салона – светло серый.
  • Новый монитор Pro 1200 – больше, ярче и интуитивно понятен в использовании.
  • Новый подлокотник – прост в изучении и легко использовать во время работы.
  • Обновленное кожаное сиденье оператора и инструктора – мягче, ярче и более комфортное.
  • Больше места для хранения вещей в кабине.

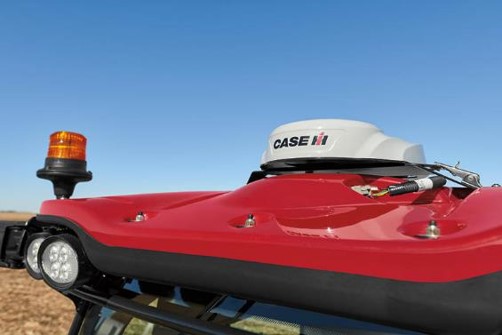

Антенна Vector Pro™

Антенна AFS Vector Pro обеспечивает оснащение трактора современным навигационным оборудованием. Новые компоненты антенны увеличивают производительность системы навигации и возможность работы со всеми предлагаемыми сигналами коррекции.

  • Антенна содержит программу и компоненты обеспечивающие компенсацию рельефа.
  • Упрощенное предложение корректирующего сигнала.

  • WAAS
  • AFS 1
  • AFS 2
  • RTK (RTK+, State CORS, корректирующие радио сигнал RTK)
  • Объединяет два оборудования в одном.
